纬地数据处理

纬地作为专业道路设计软件，可详细定义道路平纵横参数，包含横断面、纵断面及边坡的实际高度信息。若需实现纬地设计图与现场开挖航拍视频的立体精准叠加，可通过导出三维 CAD的方式，保留设计方案中道路中线、边线、边坡的相对高度关系，叠加后效果更佳，操作流程：在纬地中导出三维 CAD 文件→在 GlobalMapper 中查看三维效果→导入图新说完成后续配置。

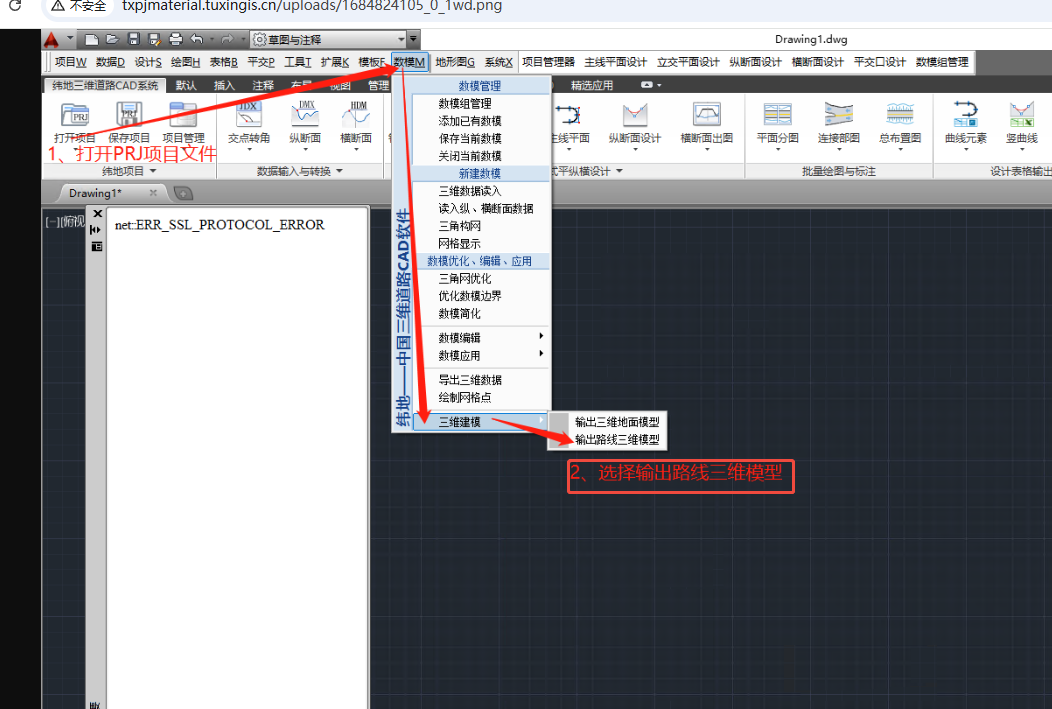

纬地输出三维CAD

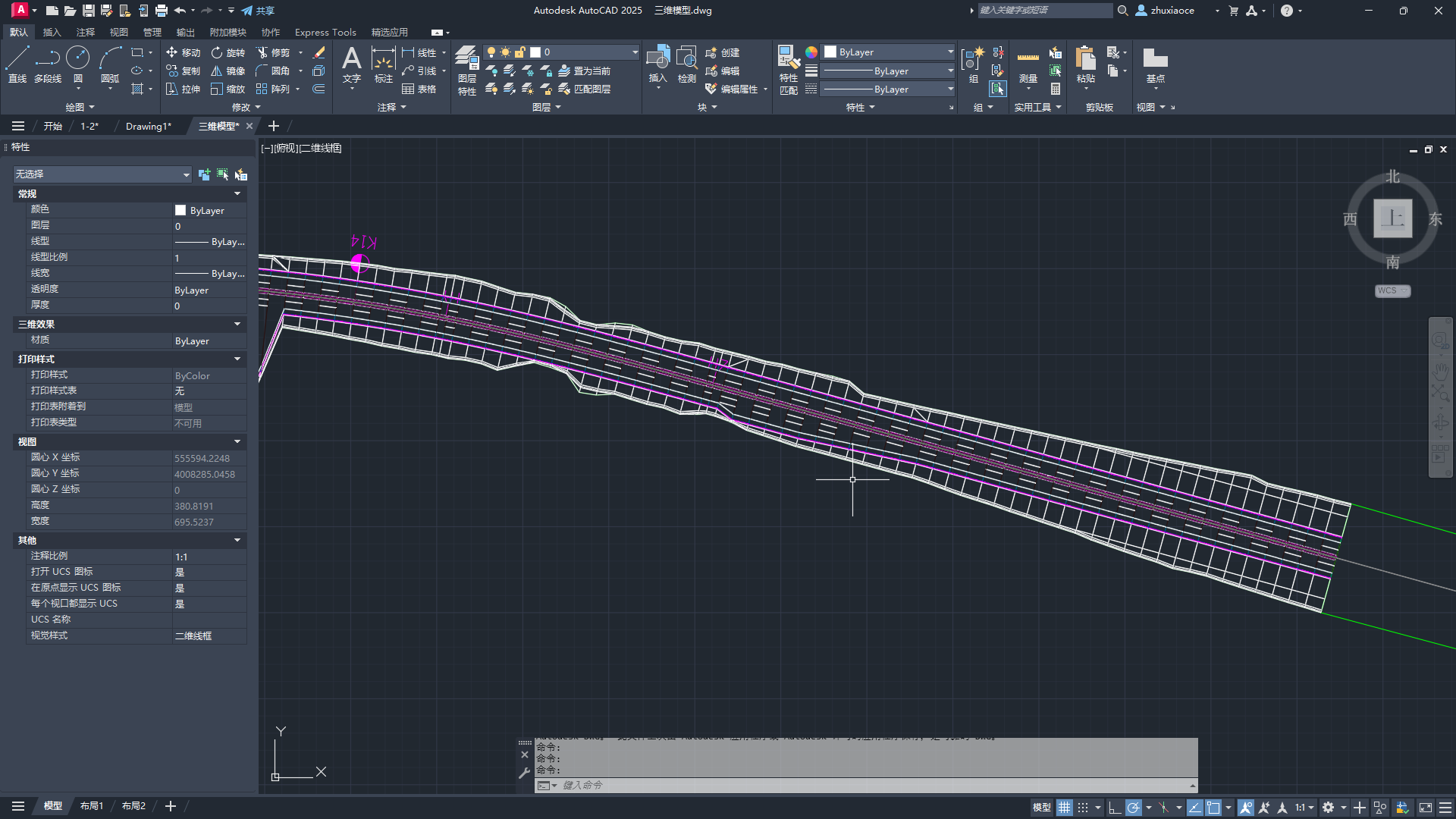

输出结果如图：

在GlobalMapper里面的查看效果

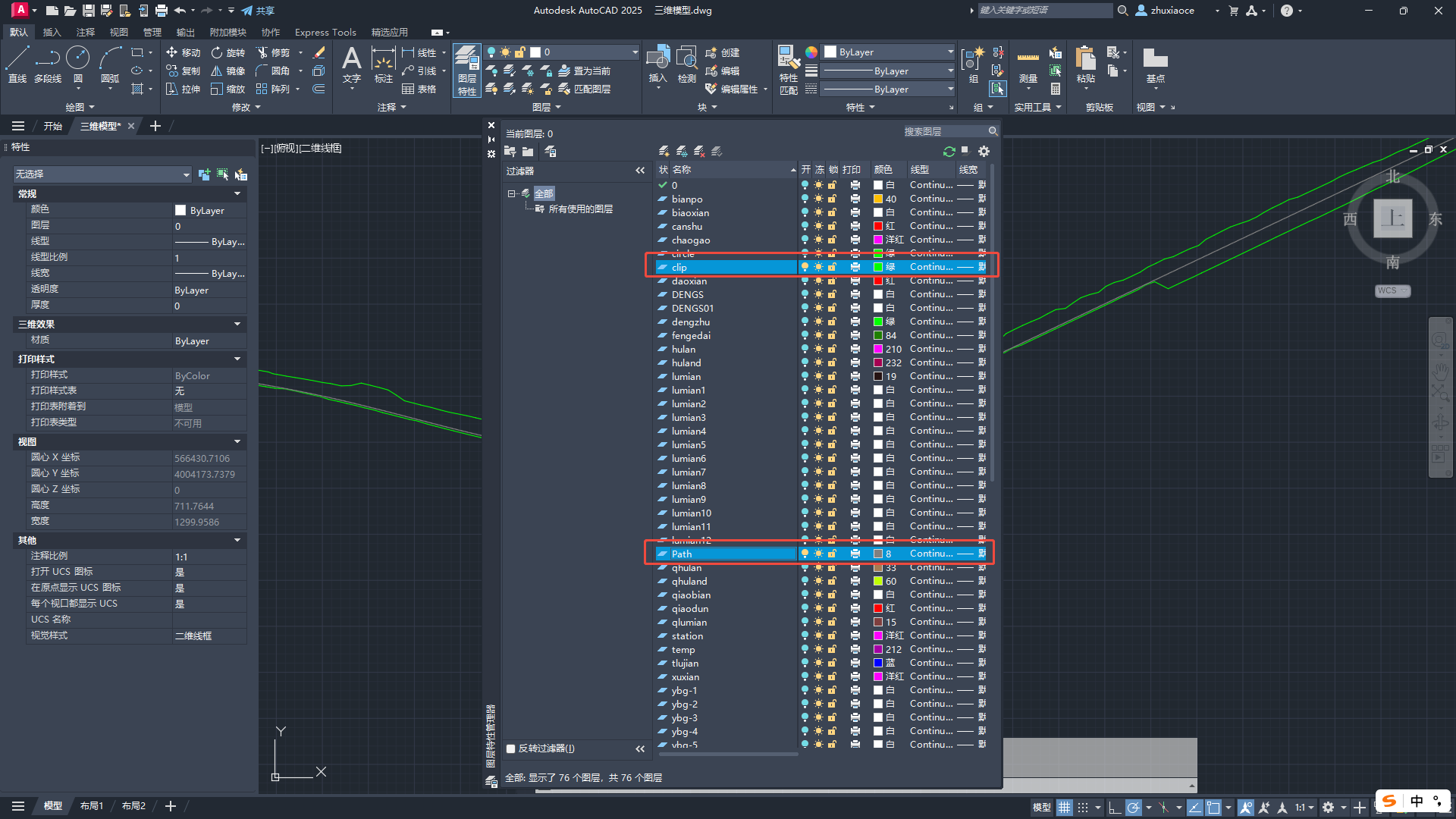

从纬地中提取空间的道路中线、占地线等数据，纬地导出的三维dwg文件，直接按照图层进行筛选即可。 Path代表中线，Clip代表占地线

选中这两个图层里面的数据，拷贝到一个新文件，使用【粘贴到原坐标】方式，单独存储一个CAD文件 也可以在GlobalMapper里面打开这个CAD文件，为道路中线生成一个空间缓冲区（缓冲区范围的边线顶点和中线顶点高度一致）
